1. 背景介绍

脑机接口、植入式神经电极、柔性可穿戴设备……这些近几年备受关注的前沿技术，正在从实验室走向我们的日常生活，但要真正实现长期植入体内，挑战才刚刚开始——人体内部环境十分复杂：体液持续冲刷，离子不断进出，电极还需承受持续的电脉冲刺激。决定这些器件能否长期稳定工作的，往往不是最初亮眼的导电性能参数，而是一个听起来简单、实则关键的问题：功能涂层能否在电极表面维持稳定附着？在众多候选材料中，聚(3,4-乙烯二氧噻吩)（PEDOT基聚合物）凭借兼具电子传导和离子传导的能力，一度是这一领域备受关注的材料，但在长期应用中也暴露出明显短板：长期在体内工作时，PEDOT基涂层常常因界面开裂、剥离甚至完全脱落而失效，直接关系到器件的安全性与临床转化潜力。

围绕这一问题，清华大学生物医学工程学院戴小川团队在国际知名期刊《ACS Nano》上发表了一篇长文综述，题为《Seaming the Bioelectronic Interface: Mechanisms, Strategies, and Validation Standards for Durable Poly(3,4-ethylenedioxythiophene)-Based Coating Adhesion》（缝合生物电子界面：实现PEDOT基涂层持久粘附的机制、策略与验证标准）。这篇综述系统梳理了PEDOT基涂层黏附失效的形成机制、界面增强策略与标准化验证体系，为脑机接口、植入式电极、柔性可穿戴器件等生物电子领域的长期稳定性难题提供了系统解决方案。

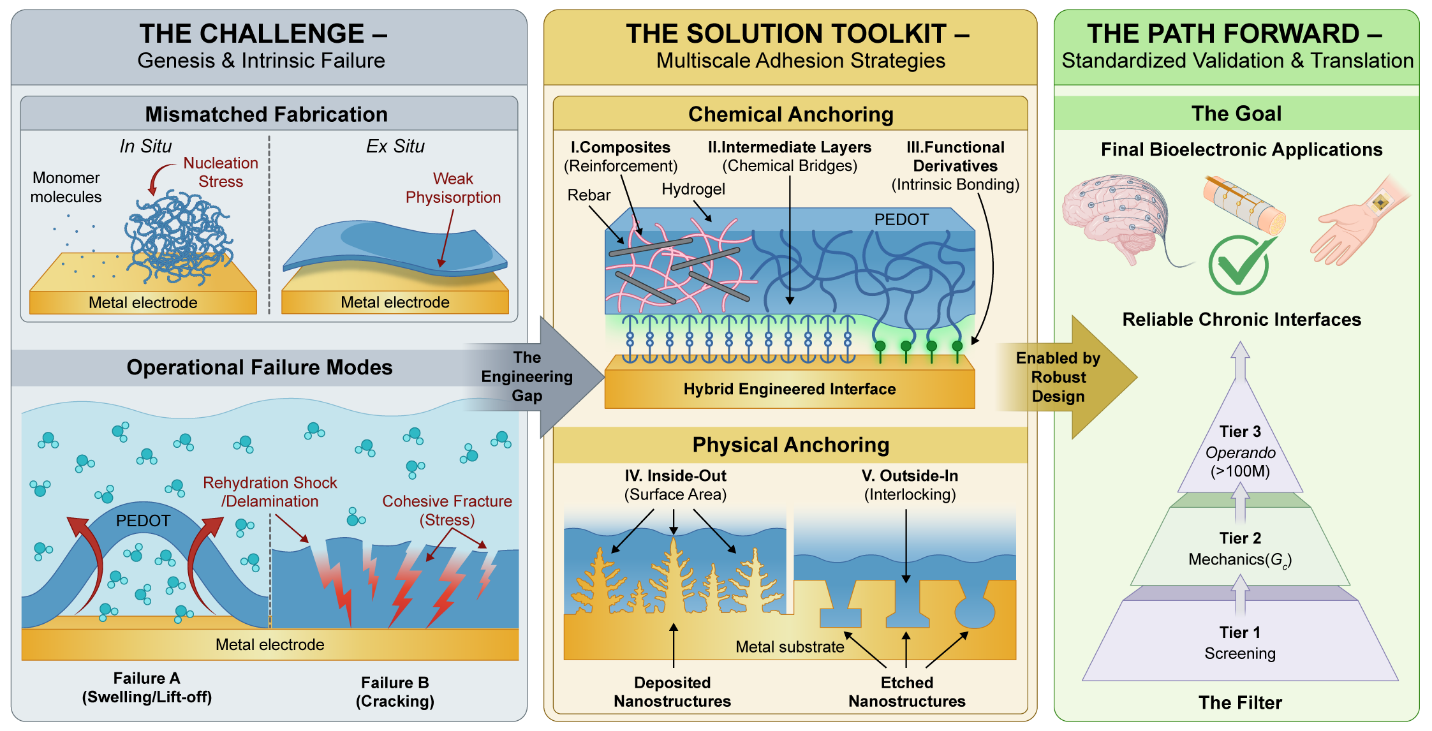

图1. PEDOT基涂层界面工程的统一框架：从失效机制、增强策略到标准化验证。 左侧展示原位生长与异位沉积两类制备方式对应的典型失效模式；中间归纳化学锚定与物理锚定两大增强策略；右侧提出三层验证体系，为长期稳定的生物电子界面提供从实验室到临床转化的系统路径。

2. 两类失效机制：应力累积与再水化冲击

要解决问题，先需厘清失效的根本原因。文章指出，PEDOT基涂层的脱落并非偶然，而是由其制备工艺从一开始就存在的两类隐患所致。总体来看，PEDOT基涂层的构建方式可以分为两大类：原位生长和异位沉积。

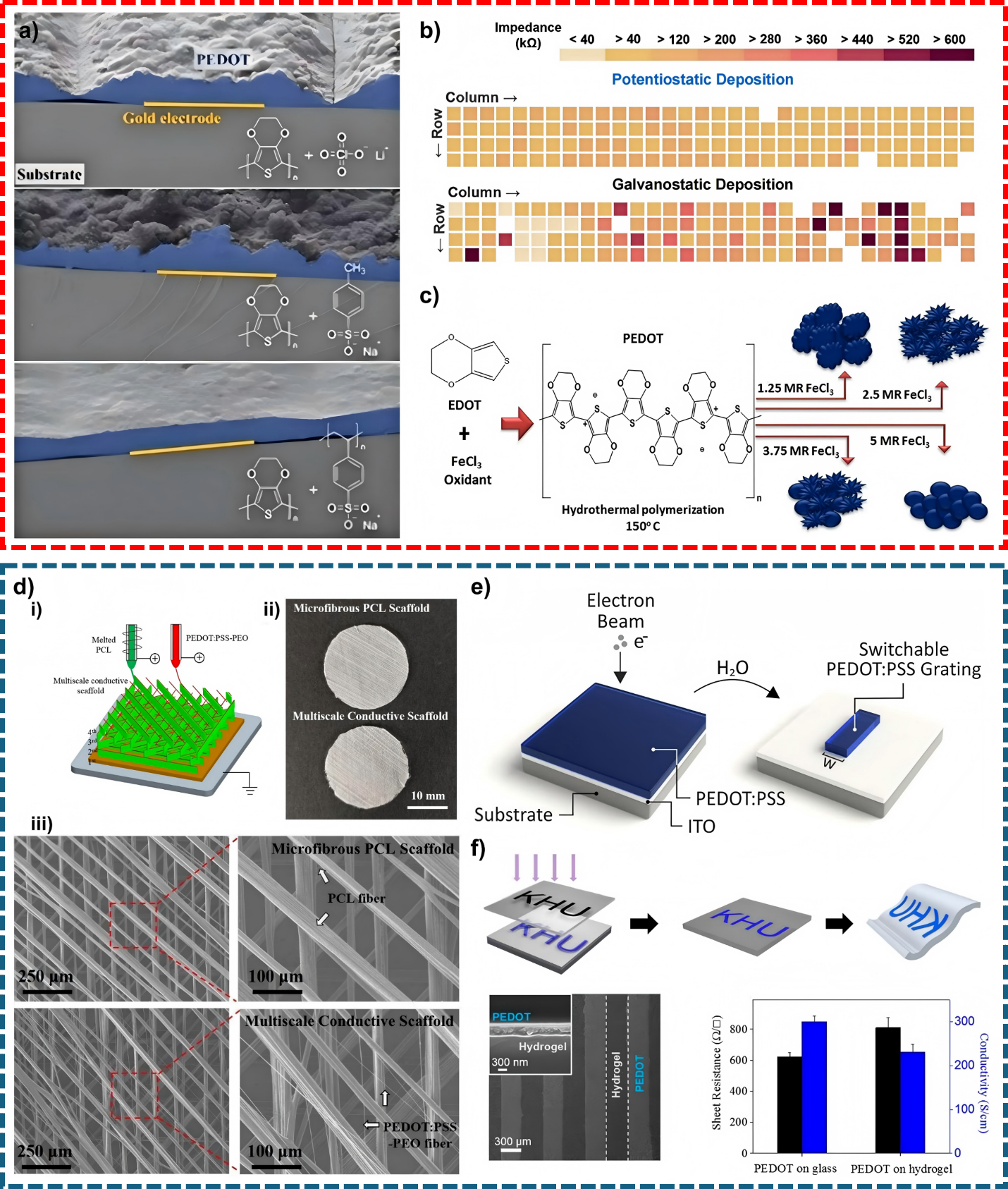

图2. PEDOT基涂层的两类典型界面形成方式：原位生长与异位沉积。上方红色框展示原位生长的代表性方法，下方蓝色框展示异位沉积的代表性方法。

原位生长是指EDOT单体直接在电极表面聚合生长，涵盖电化学聚合、化学氧化聚合、气相聚合等方法，能较好贴合基底形貌。但由于聚合反应主要由单体氧化驱动，而非与基底发生化学反应，界面处往往只形成较弱的物理吸附。这就好比在没打好地基的平地上盖房子：涂层在长期工作中会伴随离子和水分子的反复进出，发生显著的体积“呼吸”，膨胀与收缩交替进行。日积月累，界面处的机械应力持续叠加，最终超过物理吸附的承受极限，导致裂纹萌生甚至整层剥落——这类失效被称为“应力累积”。

异位沉积则是先将PEDOT制成溶液、墨水或复合体系，再通过旋涂、喷涂、印刷或光刻等方式转移到目标基底上，加工灵活、适合大面积制备，常用于柔性电子和可穿戴器件。但正因聚合与沉积是两个独立步骤，界面往往只能依赖范德华力这类微弱作用维系。这就像一块晒干的海绵：干燥状态下涂层看起来很紧实，但一旦重新接触体液或类体液环境，其中亲水性组分（如PSS）会迅速吸水膨胀，在界面附近产生瞬时渗透压，把涂层从边缘“泡开”、顶起，最终整体剥离——这类失效被称为“再水化冲击”。

两类失效机制，两种应对思路

原位生长与异位沉积的核心区别，在于主导失效方式的不同：前者更容易受长期积累的机械应力影响而失效，后者则更容易在重新接触水分的过程中迅速失效。这一区分，为评价PEDOT基涂层的可靠性提供了更清晰的思路：判断一种涂层是否耐用，不能只看黏附强度这一个指标，还要结合其制备方式，判断它在真实使用场景中最可能遭遇哪一种失效机制，才能针对性地采取应对策略。

3. 双管齐下：化学锚定+物理锚定

明确了失效机制，接下来就是“针对性解决”。综述将PEDOT基涂层的黏附增强策略归纳为两大范式：化学锚定与物理锚定，分别针对前面提到的两类失效机制进行改善。

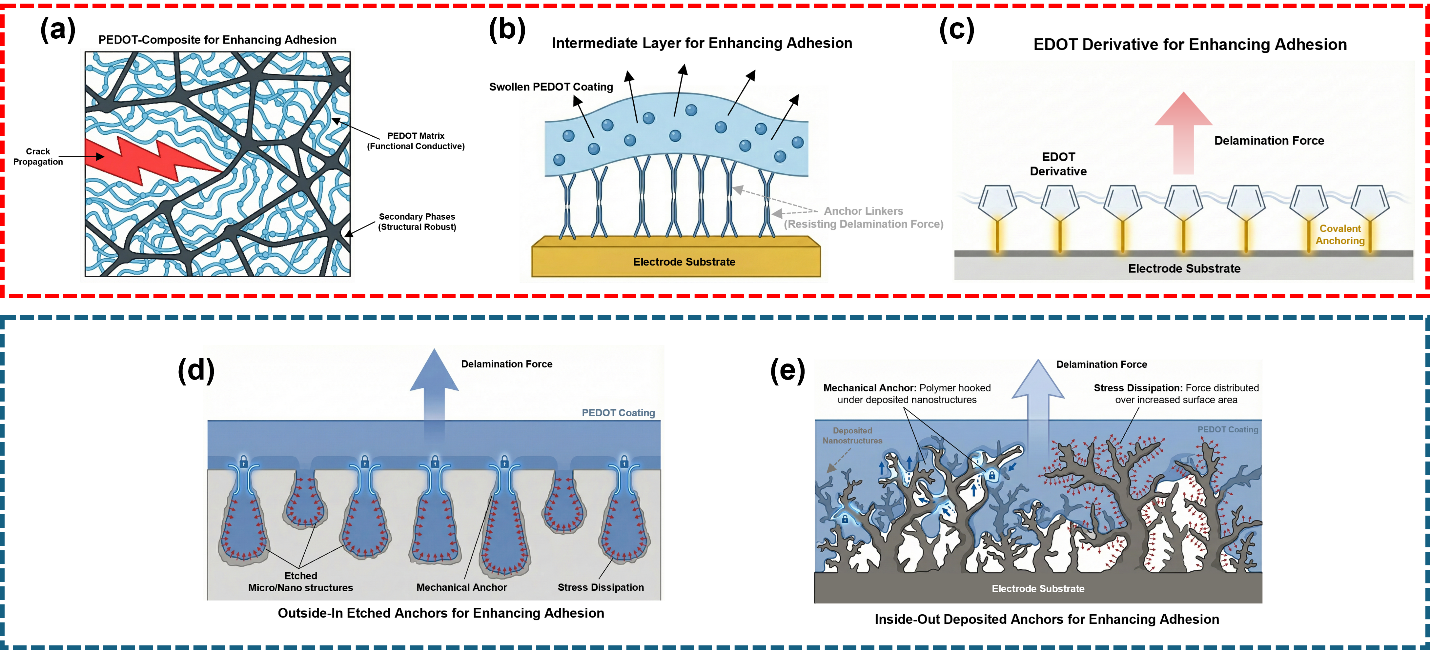

图3. 化学锚定与物理锚定策略示意图。 上方红色框展示化学锚定的三类代表性机制；下方蓝色框展示物理锚定的两类互补路径

化学锚定用强有力的化学键替代脆弱的物理吸附，具体分为三类策略：一是复合材料，在PEDOT中掺入碳纳米管或水凝胶网络，形成类似“钢筋混凝土”的效应，分散应力、抑制裂纹扩展；二是中间连接层，引入硅烷、聚多巴胺（PDA）或导电高分子作为“分子三明治”中的“双面胶”，一端咬住基底，另一端则与PEDOT链缠绕或反应；三是功能化EDOT衍生物，通过化学改性EDOT单体（如引入EDOT-NH₂），让聚合物链在生长的同时就与基底形成共价键，实现最前沿的“原位嫁接”，从根本上消除了“先长成，再想办法粘”这个薄弱环节。

物理锚定不依赖新的化学键，而是通过重塑基底表面形貌，让PEDOT像嵌入榫卯结构一样被机械“锁住”，包括两条互补路径：由内而外生长，在电极表面预先长出高比表面积的枝晶结构（如“毛绒金”、粗糙氧化铱），让PEDOT像藤蔓一样缠绕其中，增大接触面积、分散应力；由外向内刻蚀，借助激光或化学刻蚀出带"倒刺"结构的微孔或沟槽，PEDOT填充固化后如榫头卡进卯眼，即便承受较大应力也难以被整体拔出。

两种范式并非相互排斥，面向长期植入的生物电子界面，往往需要同时兼顾分子级连接强度与宏观机械互锁。

4.建立标准：首创“三级验证金字塔”

长期以来，PEDOT黏附研究缺乏统一评价标准——有人用胶带测试，有人用超声处理；有人报告循环伏安扫描后的稳定性，有人报告阻抗变化；测试条件、失效判据和报告指标差异较大，难以判断不同策略孰优孰劣，也难以对接国际主流医疗器械监管体系强调的系统性、分级化验证路径。正是基于这样的判断，作者提出了一套从实验室走向临床应用的“三级验证金字塔”(3-Tier Validation Hierarchy),尝试把材料层面的界面黏附评价,与国际通行的器械分级验证逻辑真正接轨：

Tier 1（定性初筛——守门员）

胶带测试、超声处理、短期浸泡，用于初步筛选，快速排除明显不合格的界面方案，为后续更严格测试节省成本。

Tier 2（定量力学——核心指标）

断裂能、剪切强度、裂纹密度、局部模量等指标，把“感觉挺牢固”这种模糊描述转化为可横向比较的量化数据。

Tier 3（原位寿命——预临床金标准）

长期电脉冲循环（超1亿次）、加速老化、电化学监测、组织学评价与功能性记录，让候选材料提前“预演”未来在人体内可能经历的全部考验。

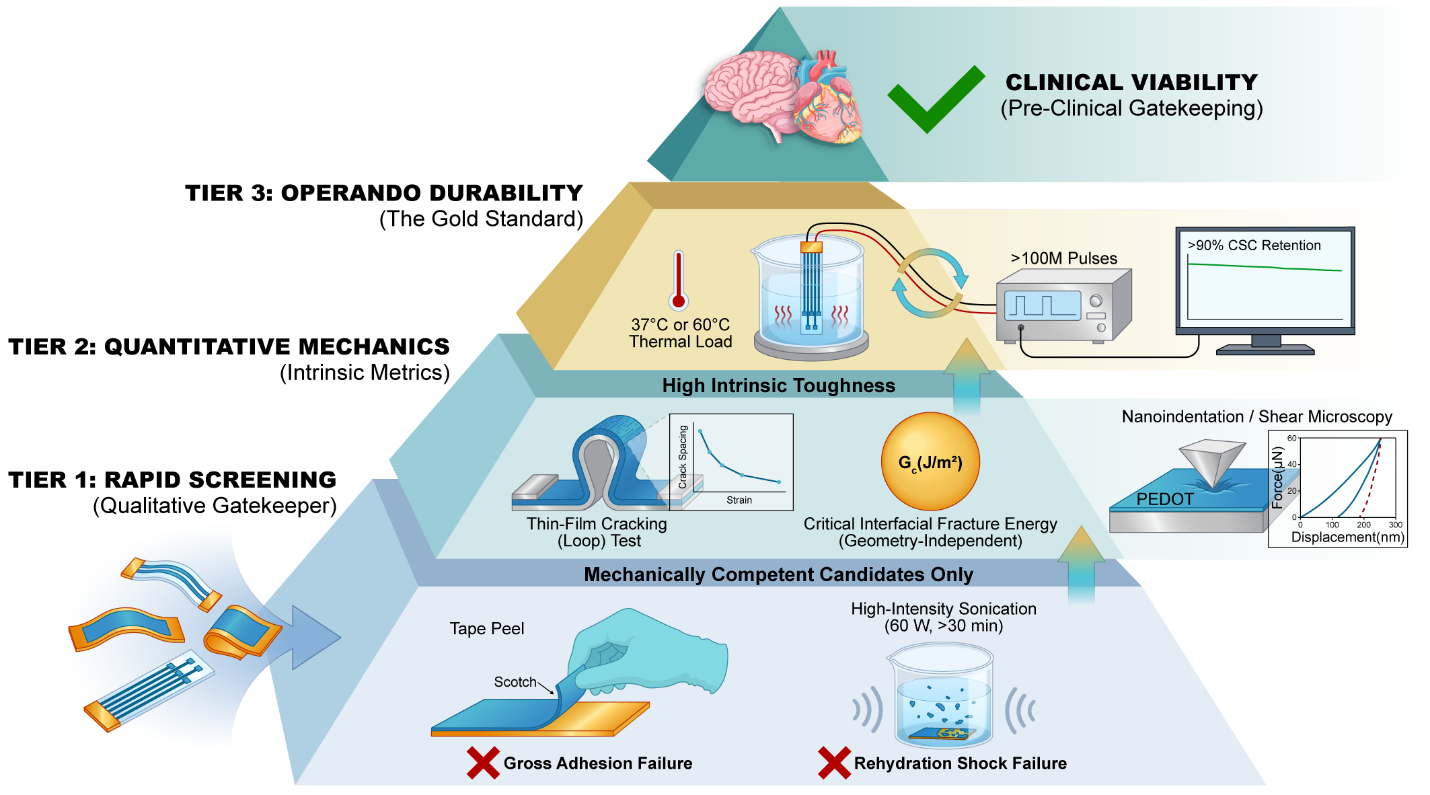

图4. PEDOT基涂层黏附的三层验证体系。

这一体系的意义，绝不止于“把材料是否黏得住”从经验判断推进为可分层验证、可横向比较的科学问题。作者也希望借由这一框架，为国内当前相对分散的行业标准与团体标准提供一套更具系统性、也更能与国际接轨的参考依据，推动生物电子界面可靠性评价逐步走向统一化、标准化，为未来相关产品的注册申报与临床转化，提供真正经得起国际同行检验的技术路径。

5.总结与展望：从界面隔阂到界面融合

这篇综述不止于梳理现状，还进一步探讨了一个更根本的问题：面向未来，PEDOT基界面还能往哪里走？作者在文末提出，下一代生物电子界面需要从“静态贴合”发展为“动态适应系统”，并具体展望了六大前沿方向：化学锚定与物理锚定结合使用，让宏观机械互锁与微观共价键锁定形成双重保障；从事后分析到实时监测，借助SECCM、布里渊显微技术、SERS/SEIRA等原位诊断手段,在裂纹扩展之前就捕捉界面"软化"的早期信号;AI辅助材料设计,结合DFT计算与图神经网络,在造出实物之前就能模拟预测哪种设计更耐用;自愈型界面,引入动态共价化学,让微裂纹能够自动愈合,甚至设计可逆连接方便器件无创取出;从实验室走向量产线,把复杂的多步工艺转化为兼容卷对卷连续化生产的稳定流程。

而这一切的终极愿景，或许就是“没有界面”

本综述指出，解决有机聚合物与无机基底之间的物理化学失配，不仅是生物电子学从实验室走向临床的必经之路，其提出的失效分析框架也能为广泛的电化学领域（如应对储能器件中的电池负极粉化问题）提供通用指导。作者进一步强调，真正理想的生物电子界面，不应只是依靠更强的黏附力维持稳定，而应逐步消除生物组织与人工材料之间物理和化学上的界限，使二者由相互接触走向深度融合，将原本脆弱的界面转变为连续、稳定的整体，最终实现人工材料与生物组织之间近乎“无界面”的一体化结合。

而这份“缝合”的愿景，或许也不只属于实验室。作者也期待，本文提出的三级验证金字塔，未来能够为国内生物电子器件相关标准的制定提供一份具有科学依据、且与国际接轨的参考框架，助力中国在这一前沿领域，逐步形成属于自己的评价体系与话语权。

作者信息：

相关论文发表在期刊 ACS Nano 上，清华大学生物医学工程学院2024届硕士毕业生、现新加坡国立大学生物医学工程系博士生陈启燊，和清华大学探微书院2025届本科毕业生、现芝加哥大学分子工程系博士生郭逸凡为文章共同第一作者，清华大学生物医学工程学院副教授戴小川为本文通讯作者。

原文链接：https://doi.org/10.1021/acsnano.6c05215
